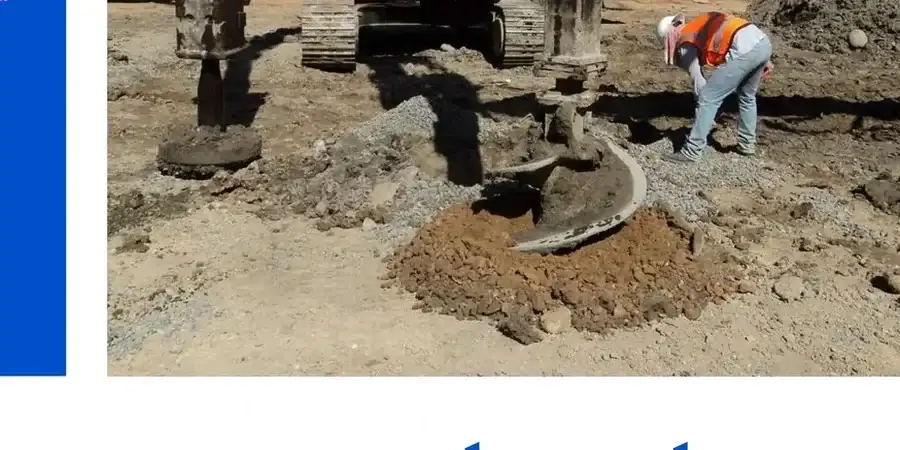

El equipo de vibrosustitución que llega a terreno suele ser un vibrador de aguja colgado de una grúa de orugas, y cuando empieza a descender entre los limos arenosos de Concepción, el ruido es inconfundible. Se trata de un proceso de desplazamiento en seco o con aire a presión que compacta el suelo circundante mientras se va conformando una columna de grava bien graduada, calibrada en diámetro y profundidad según el perfil estratigráfico de cada sitio. En zonas de la ciudad como Collao o el sector Aeropuerto, donde encontramos depósitos fluviales con intercalaciones de arena fina, el control granulométrico de la grava que se introduce es tan determinante como la energía de compactación. El diseño parte siempre de un reconocimiento geotécnico previo, que en la práctica se apoya en sondajes SPT para definir la resistencia a la penetración y estimar la mejora necesaria en cada punto de la malla de tratamiento.
La vibrosustitución reduce el potencial de licuefacción al aumentar la densidad relativa del suelo y crear caminos preferenciales de drenaje; en Concepción es una alternativa consolidada frente a los suelos problemáticos del valle fluvial.
Procedimiento y alcance
Entre los terrenos cercanos a la ribera del Biobío y los que se ubican hacia el sector de San Pedro de la Paz, la diferencia en el comportamiento dinámico del suelo es notable. En la zona ribereña predominan arenas limosas sueltas con nivel freático alto, condiciones que requieren columnas más densas y un diámetro efectivo que garantice el drenaje radial durante un evento sísmico, mientras que en San Pedro encontramos a veces arcillas blandas donde la columna actúa más como inclusión rígida que como dren. La técnica de vibrosustitución en Concepción se adapta perforando con el vibrador hasta la profundidad de diseño, retirándolo parcialmente y alimentando la tolva con grava limpia de 25 a 50 mm, que luego se compacta en tongadas controladas. El resultado es una malla tridimensional de columnas que trabajan en conjunto con la matriz de suelo, mejorando la capacidad portante y acelerando la disipación de presiones de poro, algo que marca la diferencia cuando se construyen galpones o naves industriales sobre suelos que originalmente no daban la talla.
Contexto geotécnico local
El terremoto del 27F de 2010, con una magnitud de 8.8 Mw y epicentro frente a las costas de la Región del Biobío, dejó en evidencia los estragos de la licuefacción en suelos arenosos saturados de Concepción, particularmente en barrios como Lorenzo Arenas y sectores cercanos al río Andalién. Un suelo que se licua pierde momentáneamente su capacidad de soporte y las estructuras pueden asentarse de manera diferencial, inclinarse o colapsar. El diseño de columnas de grava ataca ese problema de raíz porque las columnas funcionan como drenes verticales de alta permeabilidad que disipan las presiones de poro casi al instante, impidiendo que el suelo alcance el estado de falla por licuefacción. Además, la densificación lateral que produce el vibrador entre columna y columna incrementa la resistencia cíclica del terreno. En una ciudad donde la amenaza sísmica es parte de la planificación cotidiana, omitir este tipo de mejoramiento en suelos susceptibles puede salir mucho más caro que cualquier sobrecosto de proyecto.
Marco normativo
ASTM D1586-18 – Standard Test Method for Standard Penetration Test (SPT) and Split-Barrel Sampling of Soils (referencia base para la caracterización previa), ASTM D6913/D6913M-17 – Standard Test Methods for Particle-Size Distribution (Gradation) of Soils Using Sieve Analysis (control granulométrico de la grava de aporte), NCh 433.Of1996 Mod.2009 – Diseño sísmico de edificios (marco de demanda sísmica, clases de sitio mejoradas post-tratamiento), Eurocode 7 – EN 1997-1:2004 Geotechnical design – General rules (criterios de diseño para mejoramiento de terreno por columnas de grava), FHWA NHI-06-089 – Ground Improvement Methods (guía de diseño y ejecución de vibrosustitución)
Preguntas comunes
¿Cuánto cuesta el diseño y la ejecución de columnas de grava en Concepción?
El costo varía con la profundidad de tratamiento, el diámetro de columna y la cantidad de metros lineales a ejecutar. En proyectos típicos de Concepción, los valores se mueven en un rango de $637.000 a $2.361.000, dependiendo de la complejidad del perfil de suelo y la accesibilidad del terreno. Una cotización formal requiere los resultados de la campaña de sondajes.
¿En qué tipo de suelos de Concepción se recomienda la vibrosustitución?
La técnica funciona especialmente bien en arenas limosas sueltas y arenas finas con finos menores al 20%, que son frecuentes en la llanura fluvial del Biobío y en sectores como Lorenzo Arenas o Collao. También se aplica en limos arenosos blandos, aunque ahí el mecanismo principal es el refuerzo por inclusión más que la densificación pura.
¿Qué plazo tiene un proyecto de columnas de grava en la zona?
Depende del volumen de metros lineales y del número de equipos en obra. Un proyecto de mejoramiento para una nave industrial de tamaño medio en Concepción puede tomar entre dos y cinco semanas considerando la movilización, ejecución de la malla y las pruebas de verificación posteriores.
¿Las columnas de grava eliminan totalmente el riesgo de licuefacción?
Reducen significativamente la susceptibilidad a la licuefacción al densificar el suelo y proporcionar drenaje, pero ningún sistema de mejoramiento ofrece una garantía absoluta frente a un sismo extremo como el de 2010. El diseño apunta a que la demanda sísmica se mantenga por debajo de la resistencia cíclica mejorada, con un factor de seguridad acorde a la norma.
